关于安装矿用变压器的电抗器配置以及套管安装原理？

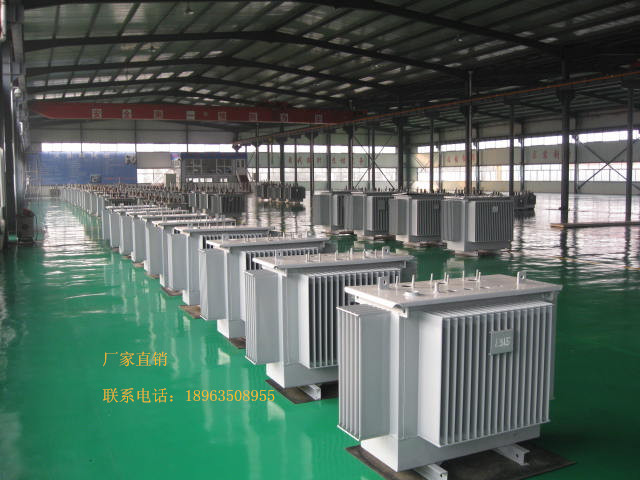

今日分享矿用变压器的电抗器配置和套管安装原理

1、如在系统中存在的谐波不可无视时，应查明供电系统的背景谐波含量，然后再合理肯定K值。为了到达抑止谐波的目的，电抗率的配置应运用电容器接入处综合谐波阻抗呈理性。

2、如在系统中谐波含量很少而仅思索限制合闸涌流时，则选 K=(0.5~1)%即可满足规范请求。但这种电抗器对5次谐波电放逐大严重，对3次谐波放大细微。
当系统中电网背景谐波为5次及以上时，这时应配置电抗率为(4.5~6)%。电网的普通状况是：5次谐波最大，7次次之，3次较小。因而在工程中，选用K=4.5%~6%的电抗器较多，国际上也通常采用。
配置6%的电抗器抑止5次谐波效果好，但电抗器有明显的放大3次谐波作用。它的电抗器谐振点(204HZ)远离5次谐波的频率(250HZ)，裕量较大电抗器。

配置4.5%的电抗器对3次谐波放大细微，因而在抑止5次及以上谐波电抗器，同时又要统筹减小对3次谐波的放大，在这种状况下是适合的。但它的谐振点(235HZ)与5次谐波的频率间距较小。
当系统中背景谐波为3次及以上时，应配置电抗率为12%的电抗器。由于近年来电抗器不3次谐波源的电气设备不时增加，使系统中的3次谐波不时的增大，特别是冶金行业这个现象不能无视。

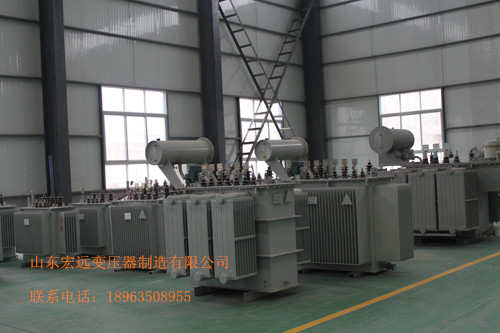

KS9矿用变压器配件之变压器套管的装置应留意的问题.核对套管型号能否正确,电气实验油化验能否合格;检查套管油面能否适宜,能否有渗油漏油或盗套损坏;核对引线长度能否适宜,将套管擦拭洁净,检查引线头焊接状况;装置套管要恪守起重操作规程,避免碰撞损坏瓷套,套管起吊的倾斜度应依据变压器套管升高座的角度而定,拉引线的细绳要坚固并挂在适宜的位置.随着套管的装人,逐步拉出引线头,留意引线不得挂曲或打结,若引线提不出应查明缘由,不可用力猛拉或用品具强拉;引线根部的雏形绝缘如有损坏,应重新包扎;

引线和接线端子要有足够的接触面积和接触压力.接线端要可*密外避免进人再次,大修应留意的问题.将套管会直安放在支架上,拆下尾部均压罩.从尾部放油堵把油全部放出;先拆接地小套管,再拆接线座垫圈,取了收缩器;用支架托住套管黄铜管尾端,拧紧弹簧压板螺母,使弹簧紧缩,当导电管上的紧固螺母脱离弹簧压板后,取下紧固螺母,再依次取下弹簧压板、弹簧、弹簧承座以及上瓷套;呆住黄铜管撤除尾部支架,抬起了瓷套,拆下底座,再落下瓷套,品出电容芯;重新组装与上述顺字相反,组装后,要放真空浸油,严厉按照工艺规程停止.

最后,相关作业人员应留意的问题.表查预试人员,拆接末屏小套管引线时,应避免导杆转动或批断接地弓赋.实验后应恢恢复状;采油作人员作业后,应拧紧采样堵;拆接引线人员,上下套管应避免误踩本厚;检修人员应察看套管泊位并及时补油.
一船构成套管缺陷的主要缘由;一是由于产质量量问题或检修办法不当;二是由于套管在出厂或大修中抽真空不彻底,使套管屏间残存空气;三是由于胶垫质量不过关或超周期运转使胶垫老化;四是套管构造不合理;五是导线衔接部位接触电阻大,惹起部分过热.
在制定相应对策后,我们能够从主要缺陷方面制定详细措施;KS9矿用变压器套管针对套管油样不合格.含乙炔气等缺陷.采取的措施是:对新进套管要严厉检验,防止人为要素惹起毛病.
针对套管密封不良,有进入或渗油现象.采取的措施是:经过改换胶垫坚持密封,使套管无渗漏.
针对套管头部过热等缺陷.详细措施可采用变铜铝过渡为银铜接触,从而减小氧化作用.另外,在拆、接、引过程中,要留意检查各部位能否联合良好名I钱应打磨后涂上导电脂,减小其接触电阻.从而根绝其过热现象.
