【干货】今日分享什么是变压器的冲击合闸?

 冲击合闸，是指在变压器空载的情况下，在变压器一次测或二次测(最好是在一次测)进行全电压合闸送电。冲击合闸也是变压器交接试验中重要的一项验收试验项目。

冲击合闸的励磁涌流
变压器合闸时会产生冲击电流，这个冲击电流叫励磁涌流。励磁涌流的产生原因及其大小，原理如下：变压器合闸使变压器的电压、电流、磁通都从一个稳态过渡到另一个稳态，过渡过程和合闸瞬间的电压相位角及铁心剩磁有直接关系，当合闸瞬间的电压相位角等于0，铁心中的剩磁方向又和周期分量方向相反时，铁心中磁通严重饱和，相当于2倍的交变周期磁通加剩磁，产生的励磁电流可达稳态时的励磁电流(空载电流)值的几百倍，或达变压器额定电流的6～8倍。通常该电流在第一个半波内幅值最大，即合闸励磁涌流峰值出现在合闸后半个周期的瞬间，励磁涌流随时间而衰减，小变压器合闸后几个周波(零点几秒以内)便可达到稳态值，大变压器衰减的要慢的多，要长达十几秒时间才能稳定下来。 合闸励磁涌流一般不会对变压器造成危害，但可能对变压器的过电流保护或差动保护引起误动，会使过电流速断保护掉闸;由于变压器是空载，冲击侧有很大的励磁涌流，而另一侧是开路无电流，故而造成差动的误动作跳闸。

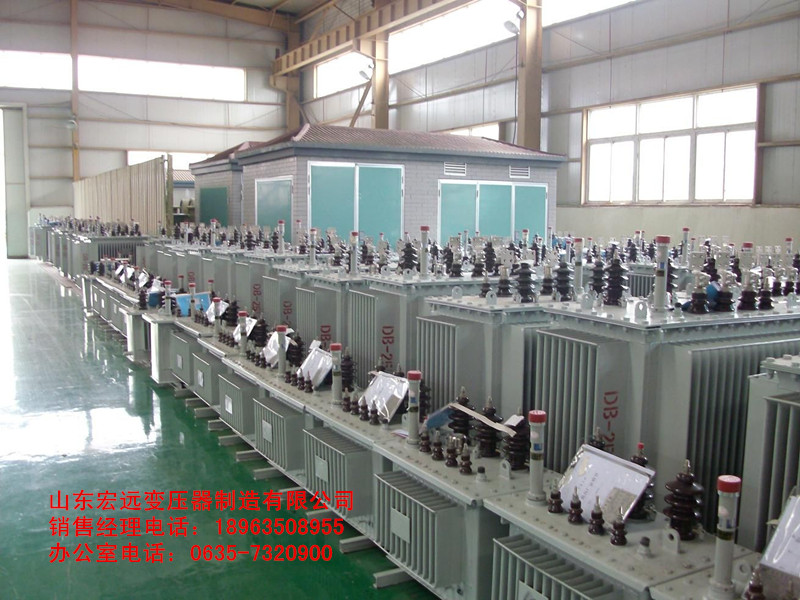

变压器的冲击合闸

1、变压器应由电源侧接入电压，因为供电侧装有保护装置，以便在产生非正常情况时能及时切断电源。

2、将变压器的气体继电器的讯号触点（上舌簧接点）接至变压器电源的跳闸回路。

3、过电流保护时限整定为瞬时动作。

4、变压器在额定电压下空载合闸 3～5次，以检验在激磁电流作用下继电保护的动作情况。

5、冲击结束，切断电源，重新调整过电流保护的整定值。

6、将气体继电器的讯号触点（上舌簧接点）接至报警回路，跳闸触点（下舌簧接点）接至继电保护的跳闸回路。

7、若变压器接入额定电压的空载试验（一般空载运行24小时）结果良好，便可接纳负荷，投入运行。

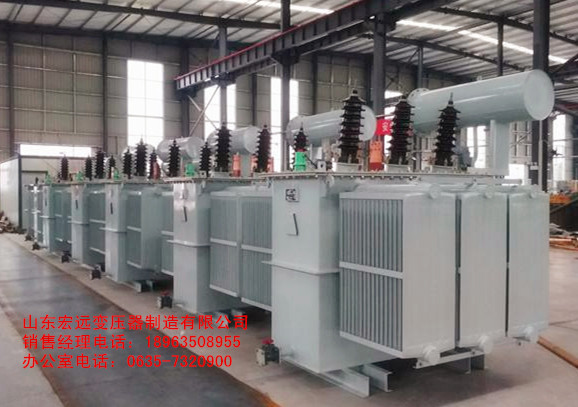

冲击合闸的具体操作要求

(1)变压器的冲击合闸应在使用的分接位置上进行，冲击合闸时变压器宜由高压侧投入，因高压侧电抗大，高压绕组的励磁涌流会较小。

(2)合闸前应先启动冷却器，排净主体内气泡，对所有部位再次放气，否则送电后油流继电器、气体继电器的工作不能迅速进入稳定工作状态。合闸时应停止冷却器运行，以利监听合闸时变压器内部有无异常声音。 (3)合闸要求三相同步时差<0.01秒(10毫秒)。 (4)非合闸侧应有避雷保护，中性点直接可靠接地。
(5)为了防止继电器误动，可在投入一定时间内，采用闭锁继电器的方法，如过流保护整定退出，气体继电器信号接点接入跳闸回路上。
(6)冲击合闸的具体操作是，第一次合闸后持续时间大于10min(最好不少于30 min)，每次合闸冲击间隔至少5 min，合闸应进行五次。
(7)变压器合闸时产生的励磁涌流不应引起差动保护装置的误动作，如发生误动(差动保护)，应对其整定值进行调整，重新合闸，每次合闸过程中无异常现象。
(8)合闸结束后，将气体继电器的信号接点接回报警回路，跳闸接点接至跳闸回路，调整好过流保护值，拆除临时接地线。
(9)冲击合闸试验24h后，要对变压器油取样进行油色谱分析。
