干式环氧树脂变压器的绝缘与特性!

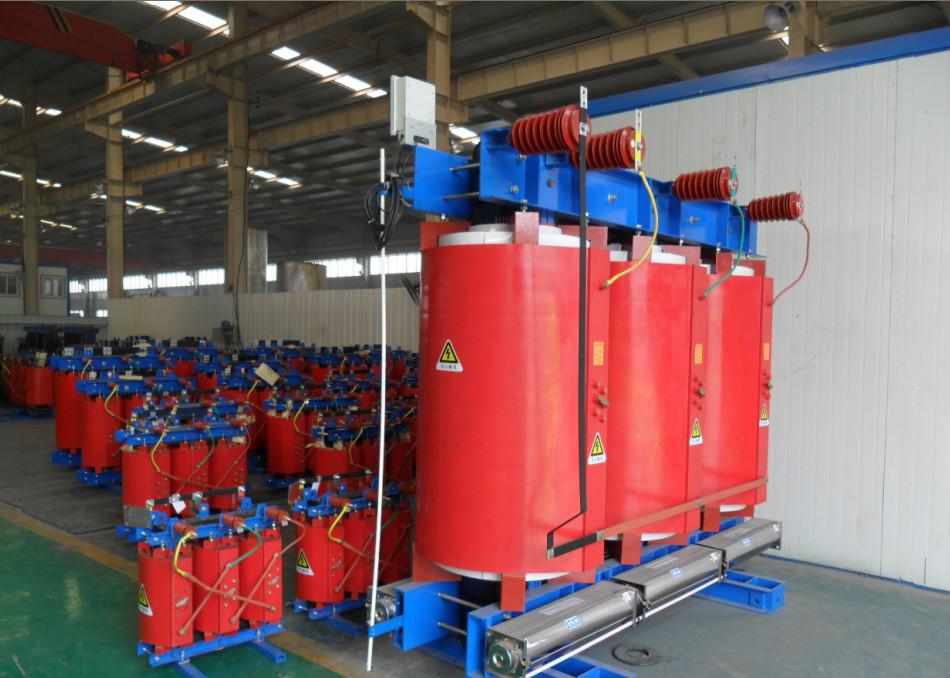

干式环氧树脂变压器主要使用在具有较高防火要求的场所。如高层建筑、机场、油库等。

环氧树指绝缘的变压器根据制造工艺特点可分为环氧石英砂混合料真空浇注型、环氧无碱玻璃纤维补强真空压差浇注型和无碱玻璃纤维绕包浸渍型三种。
（1） 环氧石英砂混合料真空浇注绝缘。这类变压器是以石英砂为环氧树脂的填充料，将经绝缘漆浸渍处理绕包好的线圈，放人线圈浇注模内，在真空条件下再用环氧树脂与石英砂的混合料滴灌浇注。由于浇注工艺难以满足质量要求，如残存的气泡、混合料的局部不均匀及可能导致局部热应力开裂等，这样绝缘的变压器不宜用于湿热环境和负荷变化较大的区域。

（2）环氧无碱玻璃纤维补强真空压差浇注绝缘。环氧无碱玻璃纤维补强是用无碱玻璃短纤维玻璃毡为绕组层间绝缘的外层绕包绝缘。其最外层的绝缘绕包厚度一般为1～3m的薄绝缘，经环氧树脂浇注料配比进行混合，并在高真空下除去气泡浇注，由于绕包绝缘的厚度较薄，当浸渍不良时易形成局部放电点，因此要求浇注料的混合要完全，真空除气泡要彻底，并掌握好浇注料的低粘度和浇注速度，以保证浇注过程中对线包浸渍的高质量。
（3）无碱玻璃纤维绕包浸渍绝缘。无碱玻璃纤维绕包浸渍的变压器是在绕制变压器线圈的同时，完成线圈层间绝缘处理和线圈浸渍的，它不需要上述两种方式浸渍过程中的绕组成型模具，但要求树脂粘度小，在线圈绕制和浸渍的过程中树脂不应残留微小气泡。
