我们来了解一下干式变压器的损耗？

1250KVA干式变压器空载损耗（铁损）是1830W，负载损耗（铜损）是8460W。短路阻抗影响变压器的无功损耗，如果功率因数在98%以上，短路阻抗对变压器的损耗影响不大。SCB9-1250KVA的损耗按GB10228的规定是空损：2.35kW负损：10.26kW（120度）负荷率在90%时候的总损耗=2.35+10.26×0.9×0.9=10.66kW一个月的总耗电量=10.66×24×30=7675千瓦时干式变压器以其高效、节能、环保等许多优点已在民用建筑中被广泛采用。但是发现在许多工程方案设计的电力负荷计算中有的设计人员在进行干式变压器的有功及无功功率损耗计算时仍旧沿用旧的简化即ΔP = 0.02 Sjs ΔQ = 0.1 Sjs )进行计算经过反复比较, 发现由此简化算式计算出的结果远比运用正式的计算公式计算出的结果要大这也充分体现了干式变压器的节能特点换句话说若仍沿用旧的简化算式来计算干式变压器的损耗则干式变压器的节能特点在设计中从体现。另外当需要通过电力负荷计算来得到变压器高压侧的Pjs Qjs 、Sjs及cosφ等数据时由于变损的计算偏差将导致上述高压侧各数据的不准确。因此在实际的工程计算中我认为应该按照变压器损耗的正式计算公式来进行计算。但是由于变损计算涉及变压器的参数较多计算相对繁琐 故根据干式变压器的参数重新对变损公式行简化以达到既方便计算,又使计算结果接近实际值的目的。

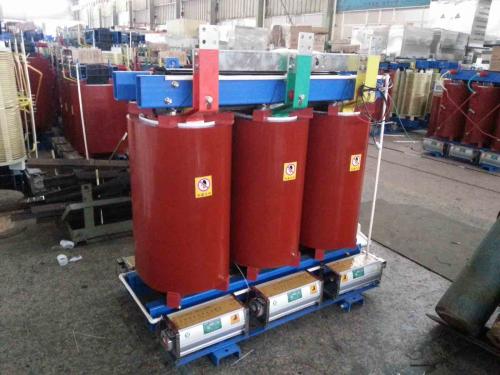

运用正式计算变损结果比较β= 0.5 β= 0.6 β= 0.7 β= 0.8 β= 0.9 β= 1.0 ΔP (kW) 正式公式3.45 4.29 5.27 6.41 7.17 9.15 简化算式10 12 14 16 18 20 ΔQ (kvar) 正式公式25.00 31.60 39.40 48.14 58.60 70.00 简化算式50 60 70 80 90 100 注以SCB9O1000/ 10 型干式变压器为例其中Se = 1000kV·A , P0= 1155kW, Pk =716kW,I0 % = 1 , Uk % = 6 ,β为负载系数。首先我们先回顾一下变压器有功及无功功率损耗的计算公式: ΔP = P0 + Pk (Sjs/Se) 2 (1) ΔQ = Q0 + Qk (Sjs/Se) 2 (2) 式中: Sjs ———变压器计算负荷,kVA Se ———变压器额定容量,kVA P0 ———变压器空载有功损耗kW; Pk ———变压器短路有功损耗,kW; Q0 ———变压器空载无功损耗, kvar , Q0 =I0 %Se/100; I0 % ———变压器空载电流占额定电流的百分数Qk ———变压器短路无功损耗kvar , Qk =Uk %Se/100; Uk % ———变压器阻抗电压占额定电压的百分数。 P0 Pk I0 %Uk %均可由变压器产品样本中查得。两式可以看出,ΔP ΔQ 的数值除了与变压器自身的特性有关外还与负载数β有关, β=Sjs/Se, 且0 ≤β≤1。因此, 综上所述并根据工程设计的实际情况建议取KP = 0.01 , KQ = 0.05 (当Se ≤630 (a) kVA时) KQ = 0.07 (当Se ≥630 (b) kVA时) ,故干式变压器有功及无功功率损耗简化计算式为ΔP = 0.01 Sjs kW (9)ΔQ = 0.05 Sjs kvar (当Se ≤630 (a) kVA 时) (10)ΔQ = 0.07 Sjs kvar (当Se ≥630 (b) k,在计算干式变压器的有功及无功功率损耗就会比较而且也比较准确从而确保电力负荷计算相关结果的准确性。通过数学分析运算对干式变压器的有功及无功功率损耗计算式进行了简化处理。干式变压器广泛用于局部照明、高层建筑 、机场，码头CNC机械设备等场所，简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。冷却方式分为自然空气冷却（AN）和强迫空气冷却（AF）。自然空冷时，变压器可在额定容量下长期连续运行。强迫风冷时，变压器输出容量可提高50%。适用于断续过负荷运行，或应急事故过负荷运行；由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。
