大家来了解一下干式变压器的型号都有哪些？

作者：宏远变压器厂来源：www.lcdsjz.com日期：2018-04-22 人气：539

干式变压器；例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）:Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。Ｂ的意思是箔式绕组，如果是Ｒ则表示为缠绕式绕组，如果是Ｌ则表示为铝绕组，如果是Ｚ则表示为有载调压（铜不标）。１０的意示是设计序号，也叫技术序号。１０００ＫＶＡ则表示此台变压器的额定容量（１０００千伏安）。１０ＫＶ的意思是一次额定电压，０．４ＫＶ意思是二次额定电压。
电力变压器产品型号其它的字母排列顺序及涵义。
（１）绕组藕合方式，涵义分：**（不标）；自藕（Ｏ表示）。（２）相数，涵义分：单相（Ｄ）；三相（Ｓ）。
（３）绕组外绝缘介质，涵义分；变压器油（不标）；空气（Ｇ）：气体（Ｑ）；成型固体浇注式（Ｃ）：包绕式（ＣＲ）：难燃液体（Ｒ）。
（４）冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（Ｆ）：水冷却器（Ｓ）。
（５）油循环方式，涵义：自然循环（不标）；强迫油循环（Ｐ）。
（６）绕组数，涵义分；双绕组（不标）；三绕组（Ｓ）；双分裂绕组（Ｆ）。（７）调压方式，涵义分；无励磁调压（不标）：有载调压抑（Ｚ）。
（８）线圈导线材质，涵义分：铜（不标）；铜箔（Ｂ）；铝（Ｌ）铝箔（ＬＢ）。（９）铁心材质，涵义；电工钢片（不标）；非晶合金（Ｈ）。（１０）特殊用途或特殊结构，涵义分；密封式（Ｍ）；串联用（Ｃ）；起动用（Ｑ）；防雷保护用（Ｂ）；调容用（Ｔ）；高阻抗（Ｋ）地面站牵引用（ＱＹ）；低噪音用（Ｚ）；电缆引出（Ｌ）；隔离用（Ｇ）；电容补偿用（ＲＢ）；油田动力照明用（Ｙ）；厂用变压器（ＣＹ）；全绝缘（Ｊ）；同步电机励磁用（ＬＣ）。不对的地方请各位专家朋友指正。
变压器型号
一、电力变压器型号说明如下：
变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。请问下列电力变压器型号代号含义是什么？
D S J L Z SC SG JMB YD BK(C) DDG
D-单相 S-三相 J-油浸自冷 L-绕组为铝线 Z-又载调压 SC-三相环氧树脂浇注

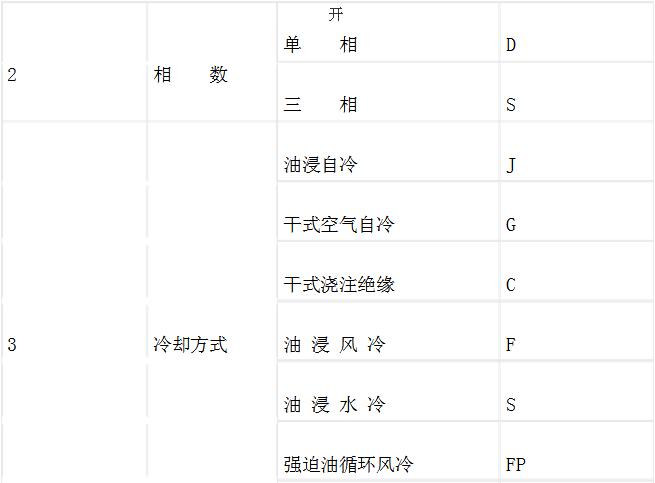

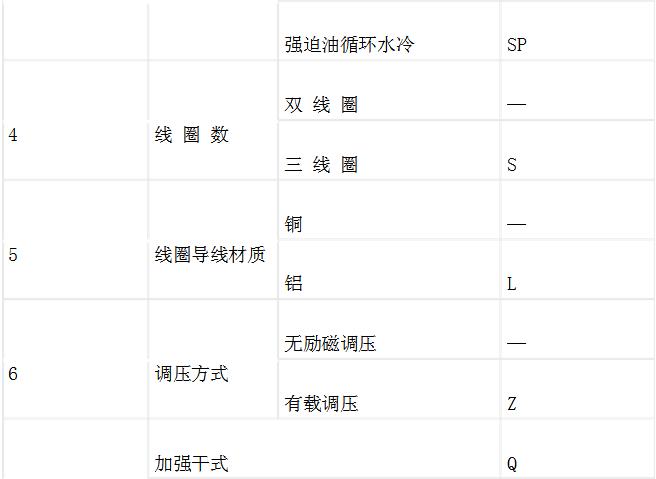

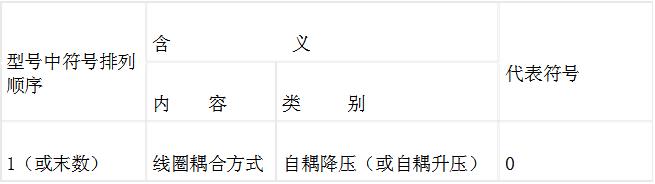

SG-三相干式自冷 JMB-局部照明变压器 YD-试验用单相变压器 BF(C) -控制变压器（C为C型铁芯结构） DDG-单相干式低压大电流变压器表1：变压器的型号和符号含义

更多资讯：scb10干式变压器知识，s11油浸式变压器新闻动态，请浏览:www.lcdsjz.com
